LED 结构箱体是整屏的支撑骨架与运维核心，了解其结构组成，能大幅提高维修效率、减少误操作损坏屏体。本文从结构拆解到拆卸步骤，清晰说明，适合工程安装与后期维护使用。

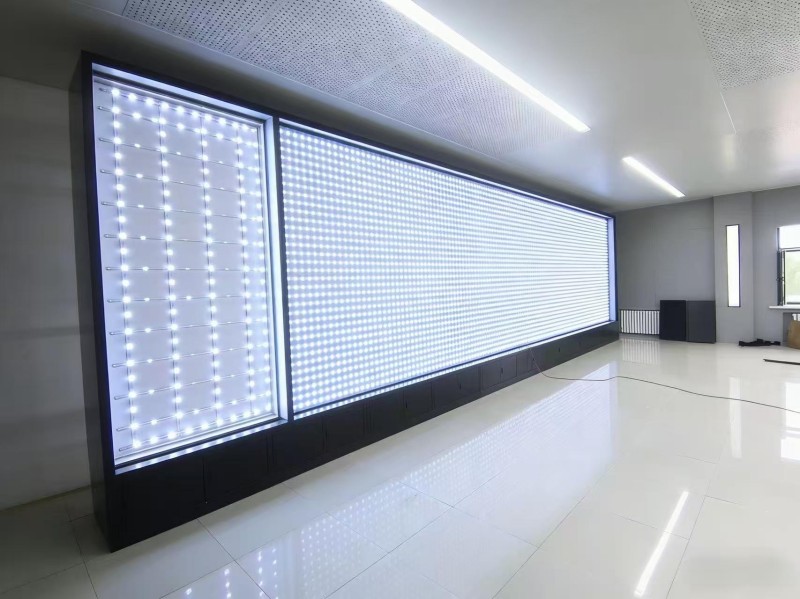

一、LED 结构箱体结构组成

LED 箱体一般由结构框架、显示模组、电气部件、散热与防护、拼接机构五大部分组成：

1. 框架主体

材质：铝合金 / 冷轧钢 / 压铸铝

作用：承重、固定模组、保证整体刚性

结构：边框 + 加强筋 + 安装挂点，保证不变形

2. LED 显示模组

核心显示单元，直接插接在箱体上

带磁吸 / 卡扣结构，支持前维护拆卸

3. 电气系统部件

电源：开关电源，给模组供电

接收卡 / 转接板：处理信号、驱动显示

排线、电源线：连接模组与控制板卡

4. 散热与防护结构

散热片 / 散热通道：保证长时间工作不过热

防水胶条、防水接头：户外箱体必备，达到 IP65/IP67 防护

5. 拼接与锁扣机构

快速锁：公母锁扣，实现箱体间快速拼接

定位销：保证拼接精度，缝隙均匀

调节螺母：微调平整度，消除高低差

二、LED 箱体维修拆卸流程（前维护通用）

1. 前期准备

断电操作，关闭对应回路电源，防止短路

准备工具：吸盘、十字螺丝刀、绝缘手套

确认故障位置：黑屏、花屏、死灯、不亮等

2. 拆卸 LED 模组

用吸盘吸住模组面板，轻轻向外拉出

拔掉背部排线与电源插头，取下故障模组

3. 内部部件检修

检查电源输出是否正常

检查接收卡指示灯、网线是否松动

排查排线接触不良、氧化、针脚损坏

4. 箱体内部件拆卸更换

松开电源固定螺丝，拔线更换电源

松开接收卡螺丝，拔排线更换控制卡

检查风扇、散热结构是否积灰、卡顿

5. 回装与调试

按原路插好排线、电源线

将模组推回箱体卡位，确保贴合平整

通电测试，查看亮屏、拼接是否正常

6. 整屏校准

校正亮度、色温一致性

检查拼缝、平整度，必要时微调锁扣

三、安全与注意事项

严禁带电插拔排线，极易烧毁板卡

拆卸力度轻柔，避免掰坏模组引脚

户外箱体注意防水胶条完整性，防止漏水

多块箱体同时维修时，做好标记，避免装错

高空作业必须系安全带，箱体下方禁止站人

四、总结

LED 结构箱体模块化程度高，只要熟悉结构组成，维修拆卸并不复杂。规范操作既能快速解决故障，也能延长屏体使用寿命。
